Разъяснение пунктов свода правил СП 6.13130.2013

Ключевые положения документа

Письмо от ООО «Электромонтажная компания ТСН» «запрос на разъяснение пунктов свода правил СП 6.13130.2013» от 01.12.2015г.

Уважаемые господа,

Прошу Вас ознакомиться с запросом и ответить на приведенные в конце письма вопросы касательно разработанного ФГБУ ВНИИПО МЧС России свода правил СП 6.13130.2013 и взаимосвязанных с ним документов о питании панели противопожарных устройств (ППУ).

В соответствии с СП 6.13130.2013 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности"

п.4.10 питание электроприемников СПЗ должно осуществляться от панели противопожарных устройств (панель ППУ), которая питается от вводной панели вводно-распределительного устройства (ВРУ) с устройством автоматического включения резерва (АВР) или от главного распределительного щита (ГРЩ) с устройством АВР.

В соответствии с ГОСТ 32396-2013 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ УСТРОЙСТВА ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Общие технические условия

3.3.5 панель противопожарных устройств (панель ППУ): Распределительная панель многопанельного ВРУ, присоединяемая к вводной панели с АВР и предназначенная для питания электрообо­рудования и цепей управления средств пожаротушения, цепей сигнализации противопожарных устройств, эвакуационного освещения и других необходимых для оповещения и ликвидации пожара электроприемников.

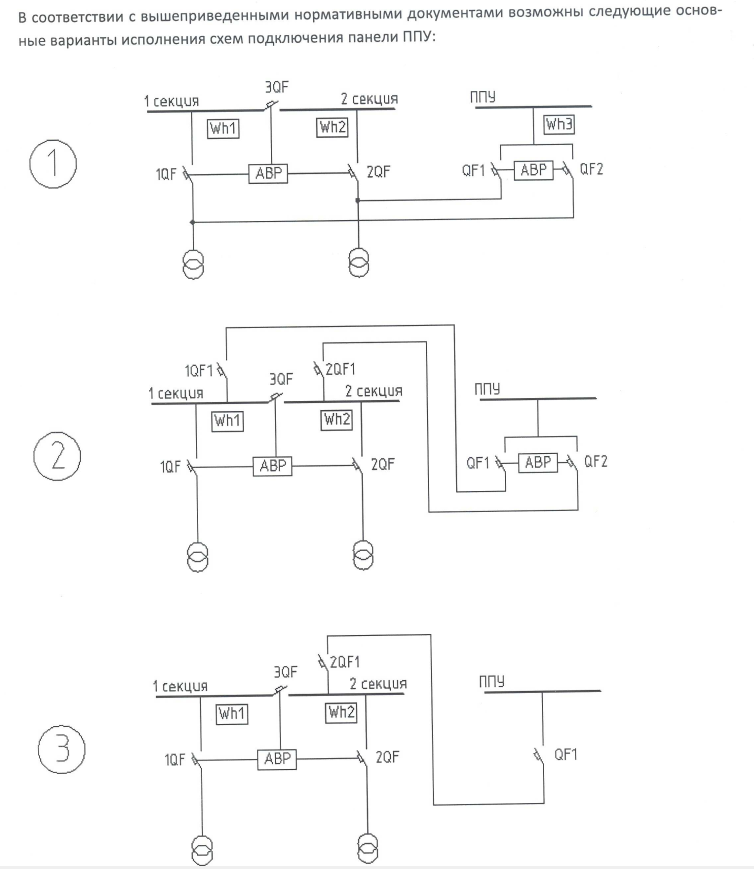

В соответствии с вышеприведенными нормативными документами возможны следующие основные варианты исполнения схем подключения панели ППУ:

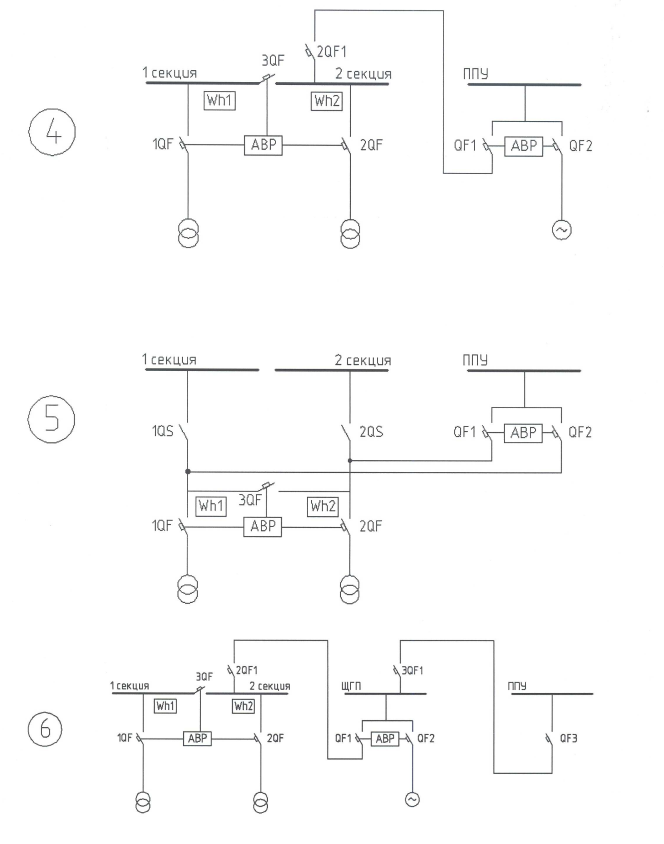

Рис. 1,2,3,4,5,6,6.1

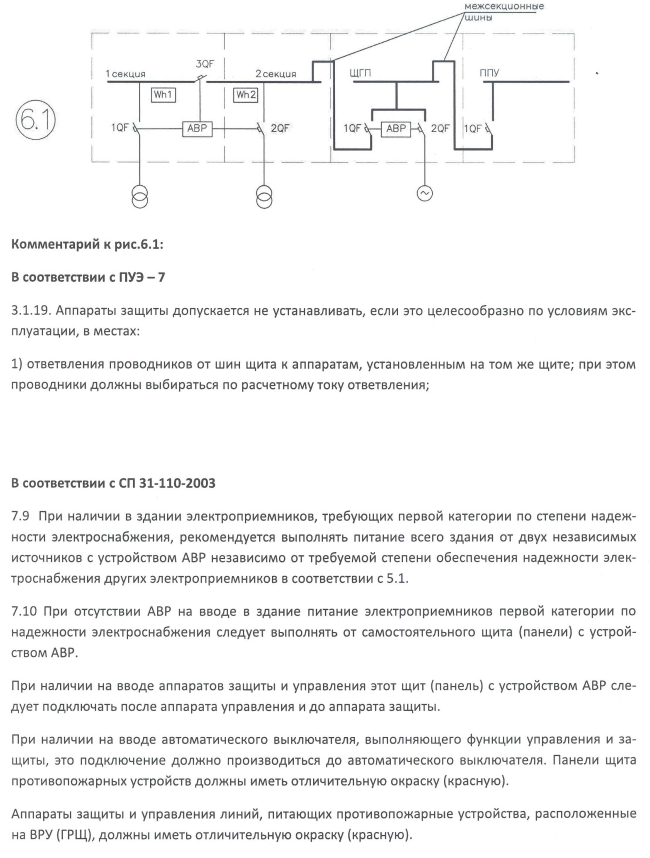

Комментарий к рис.6.1:

В соответствии с ПУЭ - 7

3.1.19. Аппараты защиты допускается не устанавливать, если это целесообразно по условиям эксплуатации, в местах:

1) ответвления проводников от шин щита к аппаратам, установленным на том же щите; при этом проводники должны выбираться по расчетному току ответвления;

В соответствии с СП 31-110-2003

7.9 при наличии в здании электроприемников, требующих первой категории по степени надежности электроснабжения, рекомендуется выполнять питание всего здания от двух независимых источников с устройством АВР независимо от требуемой степени обеспечения надежности электроснабжения других электроприемников в соответствии с 5.1.

7.10 при отсутствии АВР на вводе в здание питание электроприемников первой категории по надежности электроснабжения следует выполнять от самостоятельного щита (панели) с устройством АВР.

При наличии на вводе аппаратов защиты и управления этот щит (панель) с устройством АВР следует подключать после аппарата управления и до аппарата защиты.

При наличии на вводе автоматического выключателя, выполняющего функции управления и защиты, это подключение должно производиться до автоматического выключателя. Панели щита противопожарных устройств должны иметь отличительную окраску (красную).

Аппараты защиты и управления линий, питающих противопожарные устройства, расположенные на ВРУ (ГРЩ), должны иметь отличительную окраску (красную).

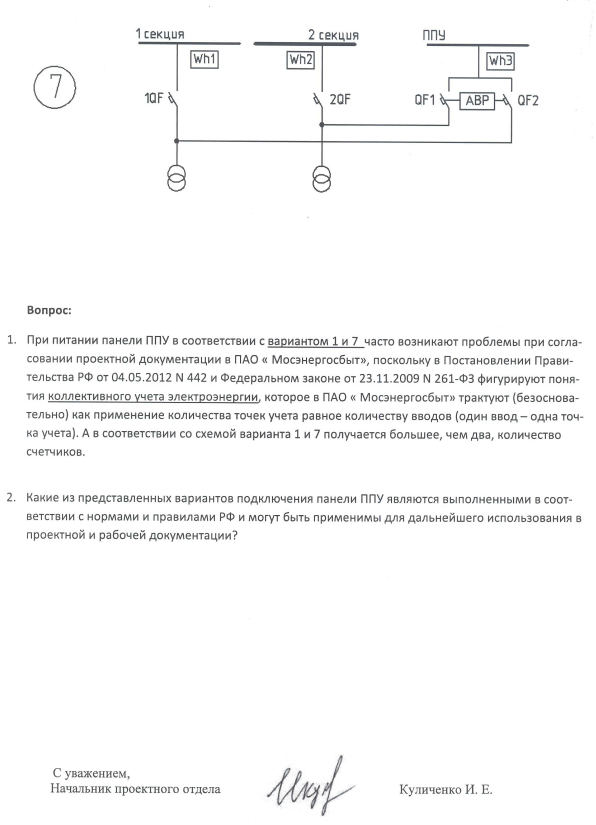

Рис.7

Вопрос:

1. При питании панели ППУ в соответствии с вариантом 1 и 7 часто возникают проблемы при согласовании проектной документации в ПАО « Мосэнергосбыт», поскольку в Постановлении Правительства РФ от 04.05.2012 N 442 и Федеральном законе от 23.11.2009 N 261-ФЗ фигурируют понятия коллективного учета электроэнергии, которое в ПАО « Мосэнергосбыт» трактуют (безосновательно) как применение количества точек учета равное количеству вводов (один ввод - одна точка учета). А в соответствии со схемой варианта 1 и 7 получается большее, чем два, количество счетчиков.

2. Какие из представленных вариантов подключения панели ППУ являются выполненными в соответствии с нормами и правилами РФ и могут быть применимы для дальнейшего использования в проектной и рабочей документации?

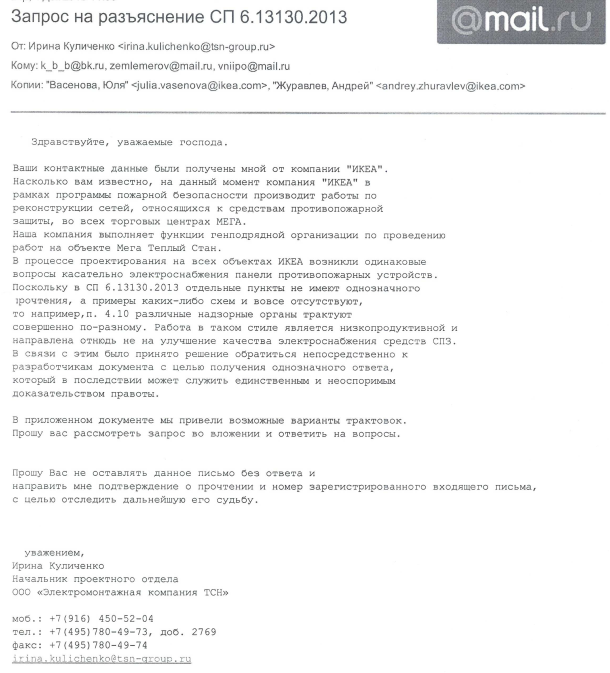

Здравствуйте, уважаемые господа.

Ваши контактные данные были получены мной от компании "ИКЕА".

Насколько вам известно, на данный момент компания "ИКЕА" в рамках программы пожарной безопасности производит работы по реконструкции сетей, относящихся к средствам противопожарной защиты, во всех торговых центрах МЕГА.

Наша компания выполняет функции генподрядной организации по проведению работ на объекте Мега Теплый Стан.

В процессе проектирования на всех объектах ИКЕА возникли одинаковые вопросы касательно электроснабжения панели противопожарных устройств.

Поскольку в СП 6.13130.2013 отдельные пункты не имеют однозначного прочтения, а примеры каких-либо схем и вовсе отсутствуют, то например, п. 4.10 различные надзорные органы трактуют совершенно по-разному. Работа в таком стиле является низкопродуктивной и направлена отнюдь не на улучшение качества электроснабжения средств СПЗ.

В связи с этим было принято решение обратиться непосредственно к разработчикам документа с целью получения однозначного ответа, который в последствии может служить единственным и неоспоримым доказательством правоты.

В приложенном документе мы привели возможные варианты трактовок.

Прошу вас рассмотреть запрос во вложении и ответить на вопросы.

Прошу Вас не оставлять данное письмо без ответа и направить мне подтверждение о прочтении и номер зарегистрированного входящего письма, с целью отследить дальнейшую его судьбу.

Дан ответ от ФГБУ ВНИИПО МЧС России И. Куличенко № 6998эп-13-3-2 от 16.12.2015г.

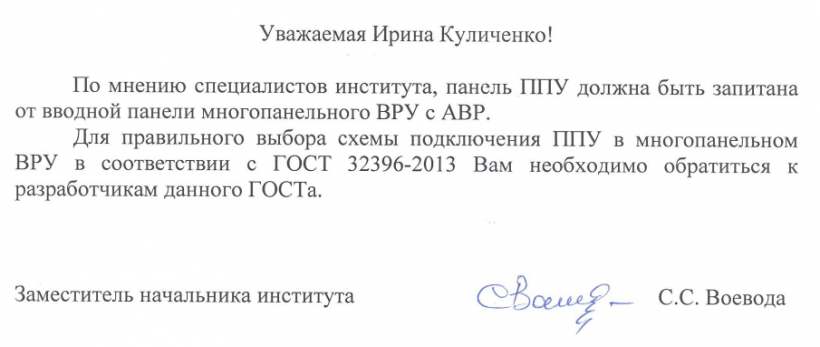

Уважаемая Ирина Куличенко!

По мнению специалистов института, панель ППУ должна быть запитана от вводной панели многопанельного ВРУ с АВР.
